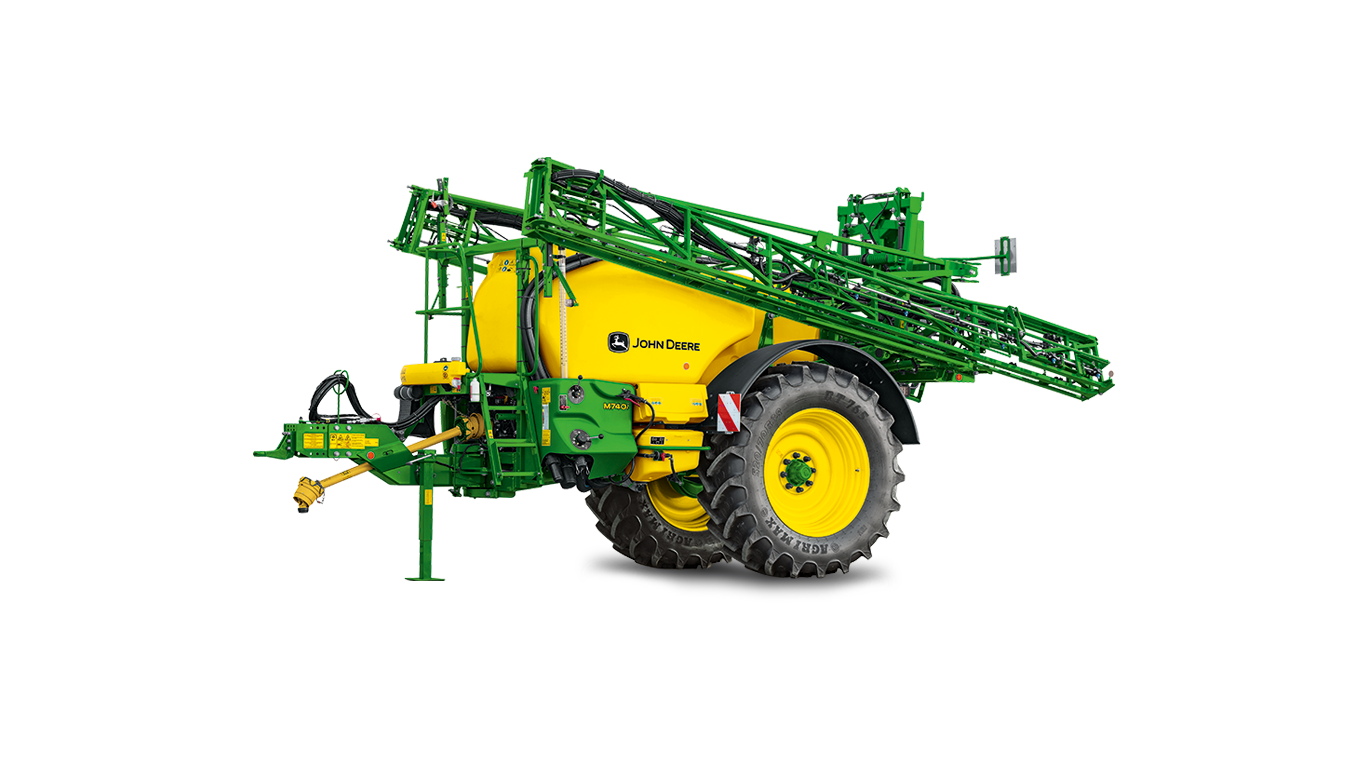

Прицепной опрыскиватель серии M724

Основные данные

  • Объем бака 2400 л
  • Промывочный бак 400 л
  • Производительность насоса 280 л/мин
  • Управление опрыскивателем с помощью многофункционального рычага (джойстика)

Отличные комплексные решения для повышения эффективности опрыскивания

Прицепные опрыскиватели серии M700 и M700i обеспечивают отличную защиту сельскохозяйственных культур. Возможность обширной настройки обеспечивает комплексные решения для повышения эффективности опрыскивания там, где это необходимо, с целью удовлетворения различных требований производственно-сбытовой цепи. Продуманные решения позволяют сделать опрыскивание более эффективным и снизить затраты без влияния на время безотказной работы.

Инвестиции по мере необходимости: большой выбор всевозможных настроек серии M700 обеспечивает соответствие различным требованиям производственно-сбытовой цепи Инвестиции по мере необходимости: большой выбор всевозможных настроек серии M700 обеспечивает соответствие различным требованиям производственно-сбытовой цепи
Машины серии M700 обеспечивают прекрасную защиту различных сельскохозяйственных культур Машины серии M700 обеспечивают прекрасную защиту различных сельскохозяйственных культур

Опрыскиватели M700 и M700i представляют собой превосходное решение множества проблем, связанных с уходом за посевами. Широкий выбор всевозможных настроек позволяет удовлетворять различным требованиям производственно-сбытовой цепи. Денежные средства можно вкладывать туда, где это наиболее необходимо. Чтобы контролировать расходы на защиту сельскохозяйственных культур, все опрыскиватели серии M700 подготовлены к использованию решений автоматического контроля секций.



Что касается времени безотказной работы, серии M700 and M700i основаны на тех же концепциях, что и платформа John Deere серии 700, с использованием аналогичных проверенных компонентов для обеспечения высокого уровня качества и надежности, ожидаемого от прицепного опрыскивателя, в сочетании с новым уровнем интеллектуальных решений. От заправки до опрыскивания или промывки эргономичное расположение рабочего места оператора с ручными или полуавтоматическими клапанами позволяет подавать жидкость в нужном направлении.



Круглый полиэтиленовый бак полностью поддерживается рамой и обеспечивает машине низкий центр тяжести, а в сочетании с параллелограммной секцией из Z-образных профилей и подвеской моста с двойным соединением дает устойчивость, необходимую на дороге и в поле, и приводит к снижению временных затрат. Бак размером 2400 л, 3200 л или 4000 л в сочетании с полным набором прочных стальных штанг опрыскивателя длиной от 18 до 30* м позволяет оператору быстро и точно охватывать поле.

Оператор управляет машиной из кабины, где все функции находятся под рукой. Все машины оборудованы многофункциональным рычагом для быстрого и простого управления.

  • Стандартный 3-полюсный разъем 12 В M700 или система M700i с поддержкой ISOBUS
  • Простота управления: логичная и эргономичная конструкция рабочего места оператора
  • Функциональность или удобство: три уровня* работы гидравлики, селективный контрольный клапан (СКК), гидравлический селектор или полное электрогидравлическое управление с измерением нагрузки или без него
  • Стандартная комплектация с многофункциональным рычагом для управления опрыскивателем
  • Различные дисплеи: встроенный дисплей 1100, GreenStar (GS) 1800, GS 2630

* Проверьте прайс-лист на наличие возможных комбинаций настроек

Проверенные компоненты хорошо зарекомендовавшей себя платформы 700 обеспечивают время безотказной работы M700 и M700i
Машины серии M700 обеспечивают прекрасную защиту различных сельскохозяйственных культур Машины серии M700 обеспечивают прекрасную защиту различных сельскохозяйственных культур

Серия M700 основана на тех же концепциях, что и хорошо зарекомендовавшая себя серия 700, с использованием проверенных компонентов для обеспечения максимального времени безотказной работы и производительности и добавлением новых электронных решений для поддержки простоты работы и сокращения эксплуатационных расходов.

  • Надежные круглые полиэтиленовые баки емкостью 2400 л, 3200 л и 4000 л
  • Бак с водой для промывки имеет емкость 400 л
  • В комплектацию входит самозасасывающий поршневой диафрагменный насос со скоростью потока 280 л/мин с заправочным разъемом 5,08 см
  • Индуктор для химикатов 55 л
  • Схема расположения рабочего места оператора обеспечивает простое управление и удобный доступ к фильтрам и соединениям
  • Надежная главная рама идеально удерживает бак и систему подъема штанги
  • Дополнительная подвеска моста с двойным соединением, не требующие обслуживания полиуретановые амортизаторы
  • Полностью сваренные 10-болтовые ободы для колес и шин
  • Штанги опрыскивателя поддерживается валками во время транспортировки, что сводит к минимуму колебание и увеличивает время безотказной работы
  • Тонкая конструкция, надежная фиксированная или управляемая сцепка для точного отслеживания
  • Прочные стальные штанги опрыскивателя с системой подъема штанги с параллелограммной секцией из Z-образного вида

Низкая конструкция улучшает производительность и увеличивает время работы в поле и на дороге

Круглый полиэтиленовый бак полностью поддерживается рамой и обеспечивает машине низкий центр тяжести. В сочетании с подвеской моста с двойным соединением это дает устойчивость, необходимую на дороге и в поле

Низкий центр тяжести M700 обеспечивает устойчивость при транспортировке. Низкий центр тяжести M700 обеспечивает устойчивость при транспортировке.
Низкий центр тяжести M700 обеспечивает устойчивость в поле. Низкий центр тяжести M700 обеспечивает устойчивость в поле.

Благодаря низкому центру тяжести и равномерному распределению веса серии M700 и M700i отличаются высокой устойчивостью. Шасси опрыскивателей предназначены для выполнения своей работы, а система подъема штанги с параллелограммной секцией из Z-образных профилей присоединяется непосредственно к шасси для сохранения низкого центра тяжести. Рама идеально удерживает вместительный и надежный полиэтиленовый бак. Особая форма бака ограничивает остатки химических веществ и обеспечивает непревзойденную устойчивость в любых условиях.



Штанги опрыскивателя надежно удерживаются в положении для транспортировки посредством роликов в передней части, которые обеспечивают движение по вертикали и предотвращают износ и повреждение штанги.



Дополнительная подвеска моста с двойным соединением ProRoad обеспечивает производительность, удобство и время безотказной работы в поле и на дороге. Рама, бак и конструкция с одной осью обеспечивают лучшую маневренность. Независимо от положения штанги равномерное распределение веса помогает машине сохранять устойчивость.



Благодаря особому дизайну бака дополнительные дефлекторы не требуются. Смешивать жидкости становится проще из-за гладкости бака, что уменьшает риск прилипания раствора для опрыскивания к внутренней части бака.

  • Низкая конструкция обеспечивает устойчивость в поле и на дороге
  • Система регулировки высоты штанги с параллелограммной секцией Z-образной формы является уникальным компонентом John Deere
  • Бак с низким центром тяжести обеспечивает устойчивость
  • Тонкая конструкция тяговой штанги обеспечивает лучшую маневренность
  • Круглый полиэтиленовый бак для великолепного смешивания; гладкая поверхность бака для более простой промывки внутри и снаружи
  • Глубокий отстойный резервуар для более качественного опустошения даже на склонах
  • Отсутствие дефлекторов или углов с мертвым пространством обеспечивает более качественное смешивание раствора
  • Отличный вывод данных, цифровые показатели уровня жидкости (дополнительно)
  • Формальные показатели уровня жидкости в стандартной комплектации
Система подъема штанги с параллелограммной секцией Z-образной формы снижает центр тяжести
Система подъема штанги с параллелограммной секцией Z-образной формы снижает центр тяжести Система подъема штанги с параллелограммной секцией Z-образной формы снижает центр тяжести
Без изменения клиренса Без изменения клиренса

Специально разработанная параллелограммная секция Z-образной формы обеспечивает сохранение клиренса в задней части; гидравлическая система обеспечивает плавный подъем штанги. Так как подъемный цилиндры штанги расположены по обе стороны шасси, это обеспечивает создание низкого центра тяжести без ухудшения устойчивости.

  • Регулировка равномерного подъема штанги
  • Максимальный клиренс в задней части
  • Аккумулятор приостанавливает вертикальное перемещение штанги в режиме опрыскивания
  • Штанга надежно удерживается транспортировочными роликами, что позволяет свести к минимуму колебание в режиме транспортировки.

Система AutoDilute упрощает и ускоряет промывку и растворение (только прицепные опрыскиватели M700i)

Прицепные опрыскиватели серии M700i обеспечивают отличную защиту сельскохозяйственных культур. Широкий выбор комплектации обеспечивает комплексные решения для повышения эффективности опрыскивания там, где это необходимо, с целью удовлетворения различных требований клиентов. Продуманные решения позволяют сделать опрыскивание более эффективным и снизить затраты без влияния на время безотказной работы.

Использование функции AutoDilute из удобной кабины трактора Использование функции AutoDilute из удобной кабины трактора
Постоянное разбавление Постоянное разбавление

Опрыскиватели M700i могут оснащаться дополнительной, отмеченной наградами системой растворения John Deere с несколькими циклами для контролируемого удаления остатков.

ПРИМЕЧАНИЕ. При растворении остатков или промывке опрыскивателя всегда внимательно изучайте инструкции на упаковке химических веществ и требования по технике безопасности.

Функция AutoDilute позволяет оператору осуществлять промывку опрыскивателя, не покидая при этом кабину. Операторы экономят ценное время, поскольку больше не требуется переустанавливать клапаны опрыскивателя и возвращаться к уже опрысканной сельскохозяйственной культуре. Сэкономленное с помощью функции AutoDilute время позволяет быстрее подготовить машину к следующему этапу эксплуатации. Функция AutoDilute соответствует законам об окружающей среде в странах, где растворение остатков химического вещества, используемого для защиты сельскохозяйственных культур в машине, является законодательным требованием. (См. местные законодательные требования.)

Особенности встроенной системы растворения с несколькими циклами AutoDilute:

  • AutoDilute — система проста в использовании и сокращает риск ошибок
  • AutoDilute контролирует коэффициент растворения с помощью автоматического поэтапного растворения остатков
  • Непрерывное растворение уменьшает простои между заданиями
  • Непрерывное растворение можно сочетать с поэтапным растворением, за которым следует непрерывное растворение остатков вещества
  • Эффективное использование промывочной воды — объем промывочной воды можно настроить в соответствии с выполняемыми действиями
  • Оптимальное растворение — использование автоматизированных действий, поэтапное растворение AutoDilute видимо на каждом этапе

Необходимость в быстром растворении — выберите непрерывное растворение, контролируемое поэтапное растворение AutoDilute для достижения оптимальных результатов Все этапы отображаются на дисплее при выполнении опрыскивания с использованием оставшейся жидкости в баке.



* Проверьте прайс-лист на наличие возможных комбинаций настроек.

Схема расположения рабочего места оператора обеспечивает простое управление

Эргономичная конструкция рабочего места оператора обеспечивает быструю и простую эксплуатацию машины. Все рычаги сгруппированы в одном месте и имеют большие ручки, что ускоряет настройку. Рабочее место оператора может использоваться в режиме ручного управления с дополнительной автоматизацией при смешивании или растворении.

Рабочим местом оператора M700(i) просто управлять с помощью поворотных ручных клапанов Рабочим местом оператора M700(i) просто управлять с помощью поворотных ручных клапанов
Последовательная схема рабочего места оператора M700(i) помогает быстро настраивать машину на другой вид работ Последовательная схема рабочего места оператора M700(i) помогает быстро настраивать машину на другой вид работ

Эргономичная конструкция рабочего места оператора облегчает и упрощает работу. Большие ручки снижают риск ошибки и экономят ценное время за счет эффективной настройки машины.



Простые в настройке ручные клапаны ускоряют операции опрыскивания, упрощают и делают более точными операции наполнения, опрыскивания и промывки. Оба главных клапана направлены в одну сторону при выполнении основных рабочих действий для снижения риска ошибок во время работы.

Резервуар индуктора для химикатов, распылитель и шкафы для одежды частично закрыты зоной клапана. Обеспечен свободный доступ к фильтрам и разъемам шлангов.



Система контроля жидкости спроектирована с первичным контуром, обеспечивающим рабочее давление для инжекторов смешивания, вращающихся промывочных форсунок и резервуара индуктора для химикатов. Второй контур с регулятором давления опрыскивания автоматически устанавливает давление в штанге опрыскивателя. Благодаря этому обеспечивается надлежащее давление.

  • При использовании понятной схемы клапана снижается риск ошибок во время работы
  • Индикатор уровня сухого типа позволяет получать точные данные о фактическом уровне жидкости в баке
  • Обеспечен удобный доступ к фильтрам и разъемам шлангов
  • Шкаф для одежды с двумя отделениями заказывается дополнительно
  • Большой резервуар индуктора емкостью 55 л расположен за клапанами (дополнительно)
  • В комплектацию входит самозасасывающий поршневой диафрагменный насос с заправочным разъемом 5,08 см
  • Стандартный клапан рециркуляции обеспечивает лучшее опустошение и более эффективное использование промывочной воды при промывке
  • Заправочная горловина бака с промывочной водой расположена рядом с рабочим местом оператора (заправка производится с рабочего места)
  • В исходном положении гидравлические шланги, электрические кабели и разъемы расположены с передней стороны под платформой
Резервуар индуктора для химикатов емкостью 55 л безопасно перекачивает химикаты в бак, упрощая процесс заполнения
Резервуар индуктора для химикатов емкостью 55 л упрощает процесс заполнения (опция) Резервуар индуктора для химикатов емкостью 55 л упрощает процесс заполнения (опция)
Смещенная промывочная головка с системой промывки нажатием выполняет быстрое, простое и безопасное функционирование Смещенная промывочная головка с системой промывки нажатием выполняет быстрое, простое и безопасное функционирование

Дополнительный полиэтиленовый резервуар индуктора для химикатов емкостью 55 л частично закрыт крышкой клапана для уменьшения попадания грязи с колес на индуктор. Внутренняя поверхность полиэтиленового резервуара — гладкая, что способствует быстрой очистке. Заполнение индуктора водой происходит легко при использовании стандартного кольцевого трубопровода, поставляющего воду в индуктор по требованию. Комплексная очистка выполняется безопасно, просто и легко; промывочная головка на основе системы промывки нажатием обеспечивает безопасную комплексную промывку с помощью обеих рук. Промывочная головка смещена по центру, что обеспечивает лучшую очистку контейнеров нестандартных или больших размеров. Перекачка подготовленной смеси в бак выполняется легко при открытии клапана на рабочем месте оператора с мощным инжектором на баке, создающим вакуум в индукторе. Таким образом, жидкость попадает прямо через корзиночный фильтр в верхнюю часть бака, снижая риск вспенивания при наполнении.



Перекачка содержимого резервуара индуктора в основной бак происходит с помощью инжектора. Это предотвращает загрязнение проводящего трубопровода к резервуару индуктора. Независимо от использования насоса опрыскивателя для заполнения его чистой водой, эта функция также возложена на резервуар.

  • Резервуар индуктора со смещенной промывочной головкой в индукторе обеспечивает очистку контейнеров нестандартных размеров
  • Вращающаяся промывочная головка оптимизирует очистку и обеспечивает лучший доступ к внутренней поверхности контейнера
  • Настройка выполняется легко — первичный контур давления создает соответствующее рабочее давление в индукторе
Логическая конструкция рабочего места оператора обеспечивает быструю и простую настройку машины
Для обеспечения удобного доступа фильтры и разъемы сгруппированы в одном месте (с возможностью установки самоочищающегося напорного фильтра) Для обеспечения удобного доступа фильтры и разъемы сгруппированы в одном месте (с возможностью установки самоочищающегося напорного фильтра)
Держатель карты с предупреждением о наличии химикатов расположен в передней части машины Держатель карты с предупреждением о наличии химикатов расположен в передней части машины

Все фильтры и разъемы сгруппированы в одном месте для удобного доступа. Очистку фильтров можно проводить даже с полными баками. Стандартный клапан рециркуляции обеспечивает лучшее опустошение и более эффективное использование промывочной воды при очистке опрыскивателя. Обязательный держатель инструкции безопасного обращения с химикатами расположен рядом с платформой для легкого доступа к информации об изделии.

  • Разъем заправочного шланга 5,08 см наклонен в удобную для оператора сторону
  • Перепускной клапан 5,08 см перекачивает жидкость из основного бака в наружную точку
  • Быстроразъемный соединитель 5,08 см обеспечивает заполнение бака водой для промывки (дополнительно)
  • Разъем Ecomatic используется для системы замкнутой заливки химикатов (дополнительно)
  • Крышка бака удобно расположена в шаговой доступности
  • Огромный бак с водой для промывки имеет емкость 400 л
  • Заправочный шланг 5,08 см с кронштейном расположены на платформе (опция)

Обеспечьте защиту урожая с помощью интеллектуальных решений, позволяющих сократить расходы и увеличить производительность

Контролируйте расходы — интеллектуальные решения позволяют сократить расходы и увеличить производительность. Настройка процесса опрыскивания, управление и наблюдение доступны оператору с помощью оптимального интерфейса машины. Автоматический контроль секций, система навигации, система BoomTrac и светодиодное рабочее освещение позволяют оптимизировать качество защиты урожая и расширить доступную область опрыскивания.

Сократите расходы на опрыскивание; система автоматического контроля секций или SprayerPro будет переключать секции автоматически Сократите расходы на опрыскивание; система автоматического контроля секций или SprayerPro будет переключать секции автоматически
Ультразвуковые датчики системы BoomTrac 50 раз в секунду измеряют действительное положение штанги Ультразвуковые датчики системы BoomTrac 50 раз в секунду измеряют действительное положение штанги

Интегрированные решения для M700 или M700i, совместная работа над оптимизацией защиты урожая. Система автоматического контроля секций Section Control или система SprayerPro будут переключать секции автоматически в заданных областях, сокращая производственные расходы. На модели M700i дополнительные элементы управления BoomTrac регулируют наклон и высоту штанги для оптимизации положения штанги опрыскивателя в различных полевых условиях. Если доступна подруливающая сцепка, система контроля поворотной полосы (headland management system — HMS) опрыскивателя будет автоматически управлять рулевым механизмом сцепки на поворотной полосе только по мере необходимости. Мощное светодиодное освещение необходимо для работы в темное время суток.

  • SprayerPro для M700, автоматический контроль секций доступен для моделей M700i
  • Система M700i BoomTrac позволяет использовать два рабочих режима и три различных режима поворотной полосы
  • M700i позволяет использовать галогенное или светодиодное рабочее освещение
  • Управление тяговым брусом с помощью HMS позволяет управлять тяговым брусом при необходимости
Проверенные компоненты платформы M700 обеспечивают время безотказной работы M700(i)
Машины серии M700(i) обеспечивают защиту разнообразных видов сельскохозяйственных культур Машины серии M700(i) обеспечивают защиту разнообразных видов сельскохозяйственных культур
Интеллектуальное управление опрыскивателем поддерживает точность защиты урожая Интеллектуальное управление опрыскивателем поддерживает точность защиты урожая

Интеллектуальное решение опрыскивателя управляет функциями с высочайшей точностью, обеспечивает максимальное время работы, передовые методы и точность опрыскивания.

  • Отображение на дисплее правильного выбора, встроенного счетчика форсунки и размера капли в режиме реального времени
  • Действительная скорость, частота, давление, поток, данные поля, расстояние, активные или неактивные параметры, данные машины о положении и наклоне стрелы и многое другое
  • Автоматический контроллер частоты с автоматической или ручной регулировкой частоты опрыскивания с функциями ускорения работы

Несколько дополнительных решений для моделей M700 и M700i обеспечивают дополнительную высочайшую точность Несколько решений обеспечивают исключительную точность и управляют всеми важными функциями машины, отображая информацию о процессе в кабине.

  • Датчик давления и скорости потока на опрыскивателе обеспечивают высочайшую точность опрыскивания и предоставляют информацию в режиме реального времени
  • Определение низкой скорости потока, автоматизация управления скоростью; если измерения датчика скорости потока выходят за пределы диапазона, датчик давления берет управление на себя
  • Проверка поперечных потоков выявляет износ форсунок, забивание трубопровода опрыскивания или неправильно запрограммированный размер форсунок
  • Фактор прогноза обеспечивает усиленный запуск, когда секции переключения находятся на поворотной полосе
  • Регулятор давления задержки запуска предотвращает ситуации недостаточной дозировки при запуске опрыскивания на углах поля
  • Установка клапанов по умолчанию предотвращает превышение дозировки, управляет давлением опрыскивания при запуске после повторной заправки
  • Точный цифровой индикатор уровня жидкости в баке
